‌精密钢片钢片酸洗抛光工艺‌是结合酸洗与抛光的复合表面处理技术，用于去除钢片表面氧化皮、锈蚀并提升表面光洁度。该工艺广泛应用于不锈钢、碳钢等钢片的深加工前处理。

一、工艺流程详解

‌1.前处理（除油脱脂）‌

使用碱性溶液（5%~10%浓度）在50~70℃下处理10~20分钟，清除钢片表面油污、切削液和防锈油，防止酸洗不均。

‌2.酸洗（核心去氧化层）‌

2‌.1碳钢/低合金钢‌：采用10%~20%盐酸 + 缓蚀剂，常温处理5~15分钟，溶解氧化铁皮。

2‌.2不锈钢‌：使用硝酸（8%~12%）+ 氢氟酸（1%~3%）混合酸，常温处理3~10分钟，去除焊斑、热加工色及氧化层。

酸洗过程中，酸液通过裂缝渗透至金属基体，氢气释放促使氧化皮剥离。

‌3.水洗与中和‌

酸洗后用流动清水彻底冲洗，避免残酸带入后续工序。可选弱碱液（如碳酸钠溶液）中和残留酸，防止二次腐蚀。

‌4.研磨/抛光（提升表面质量）‌

根据需求选择不同等级的研磨：

4.1.粗磨‌：80#~180#砂带，去除焊痕与大划痕；

4.2.中磨‌：240#~320#，均匀表面；

4.3.精磨/拉丝‌：400#~600#，形成拉丝纹理；

4.4.镜面抛光‌：800#以上 + 抛光膏，可达8K镜面效果。

‌5.最终清洗与干燥‌

使用纯水或清水冲洗后，热风烘干或压缩空气吹干，确保无水分残留，避免储存中生锈。

‌6.钝化处理（可选，针对不锈钢）‌

提升耐腐蚀性，形成致密氧化膜，延长使用寿命。

二、工艺优势与应用

1.优势‌：显著提高表面清洁度与耐腐蚀性，为电镀、喷涂等后续工艺提供理想基底。

2.应用领域‌：汽车零部件、医疗器械、食品设备、建筑装饰及高端家电制造。

三、新型环保替代技术

传统酸洗存在废酸排放与金属损耗问题。新兴的‌高压水射流喷丸除鳞技术‌可实现绿色清理，表面不生锈时间由30天提升至180天，锈蚀速率降低6倍。

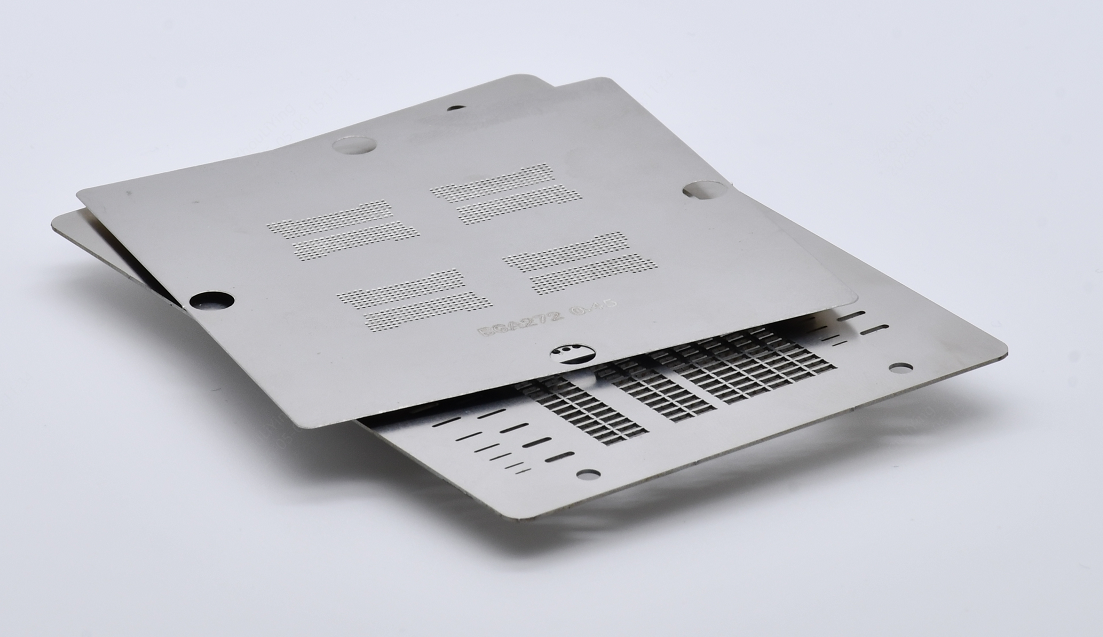

*上图为：实物钢片酸洗抛光后效果图*
